地震計已被廣泛應用于地震信號監測、地震預報預警、油氣田勘探、工程勘察和監測、礦井系統及礦井安全等領域。差容式地震計是一種高分辨率、寬頻帶的地震計。相比于其他原理的加速度計來說，電容式加速度計具有結構簡單、靈敏度高、功耗小，是目前高精度的力平衡式器件的首選[1]。在軍事鄰域，電容式加速度計常用于潛艇、飛機的和導彈制導等。在民用上，它有著更加廣泛的用途，如汽車控制、高鐵、機器人、礦井勘測、手機、玩具等[2]。本文中所用到的差容式地震計主要應用于工程勘察、礦井安全及地震預警上，其發展方向是具有更寬的頻帶范圍。為使頻帶范圍變寬，可以降低機械擺固有頻率，就能夠拓展有效頻帶范圍低頻段，從而使地震計獲取更多的微弱振動信號[3-5]。因此如何優化機械擺機構降低固有頻率，從而獲得較寬的頻帶范圍，是獲得高性能差容式地震計的一種有效途徑。

近年來，研究人員對地震計結構優化做了大量的研究。Dapeng Y等[6]提出在地震檢波器中采用多個簧片懸掛系統，擴展了頻帶寬度。Habbak E等[7]設計了一種新型垂直寬頻帶地震儀，提高了地震計記錄數據的精度。王余偉[8]等通過調整懸掛簧片的寬度和厚度降低固有頻率，擴大了地震計的頻帶范圍。F Barone等[9]基于經典Watts連桿機械架構對地震計傳感器進行了創新配置，實現了地震計對環境噪聲高抗擾性并且降低了制造成本。作為對機械擺結構優化的重要手段，有限元法被廣泛應用于優化設計中以分析部件受力和固有頻率變化，其中的拓?fù)鋬?yōu)化方法可以對機械擺的簧片部分進行優化設計，結構拓?fù)鋬?yōu)化是一種根據約束、載荷及優化目標而尋求結構材料最佳分配的優化方法，優化過程可以大大改善結構的性能或節省材料[10-11]。Chuanping Zhang等[12]對機器人機械手進行了有限元分析和結構優化，改進后的機器人在振動沖擊下抵抗變形的能力增強。郭建[13]等采用有限元的方法對結構模型進行了模態分析和諧響應分析，得出了儀器中的振型和頻率，得到了結構尺寸與頻率的關系以及諧響應分析中應力頻率響應和位移頻率響應規律。雖然研究人員對地震計結構優化做了大量的研究，但仍不能夠完全解決機械擺固有頻率高的問題，使地震計低頻端性能受限制。

本文為了研制更高性能的差容式地震計，通過研究差容式地震計的工作原理與結構，得到差容式地震計機械擺的固有頻率是影響地震計低頻響應的關鍵因素，為了降低固有頻率，對差容式地震計機械擺進行拓?fù)鋬?yōu)化設計。

首先使用Solidworks對地震計機械擺的各部件進行了繪制，并按照真實的安裝關系在軟件中完成組裝。將完成后的三維模型導入Ansys Workbench 進行有限元的建模。保留地震計的工作狀態下的關鍵結構，同時對計算結果的精度影響不大的特征進行簡化處理。在Ansys Workbench進行模型導入、材料參數設置、網格劃分以及約束載荷設置。對優化前的機械擺結構利進行靜態結構分析，得到位移云圖與應力云圖分析了結構的受力情況。得到機械擺的最大應力值為315.45 MPa，并且應力主要分布在十字簧片部位，最大應力十字簧片中間部分。利用Ansys Workbench對地震計機械擺進行模態分析，得到機械擺的固有頻率為5.27 Hz。同時通過改變簧片的長度與寬度得到相應的機械擺固有頻率，繪制了相應的關系圖。得到結論：當機械擺模型中簧片長度固定時，固有頻率隨著十字簧片寬度增寬而增大，兩者成正比關系。當模型中簧片寬度固定時，固有頻率隨著十字簧片長度增長而減小，兩者成反比關系，仿真分析的結果與前文中理論分析的結果一致。

對拓?fù)鋬?yōu)化原理與數學算法進行了簡介，制定了差容式地震計機械擺拓?fù)鋬?yōu)化的設計方案，以降低差容式地震計機械擺的固有頻率為優化目標。優化后機械擺上的最大應力為510.42 MPa，低于鈹青銅材料的許用應力1000MPa。對Ansys Workbench優化后拓?fù)浣Y(jié)構機械擺進行模態分析，得到固有頻率值由優化前的5.27Hz降低為4.07 Hz，達到了降低固有頻率的目的。

最后將地震計機械擺各部分零部件的進行實物加工，然后按照結構設計進行裝配。采用正弦標定法對優化前后的機械擺進行幅頻響應測試，優化后的機械擺固有頻率由5.4Hz降低為4.2Hz，降低了22%。最后對實驗過程中的誤差進行了分析。

圖1 機械擺實體建模

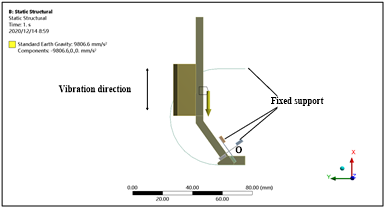

圖2 機械擺分析模型

(a) 機械擺應力分布  (b)機械擺固有頻率

圖3 機械擺仿真結果

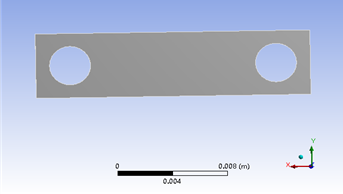

圖4 簧片拓?fù)鋬?yōu)化前

圖5 簧片拓?fù)鋬?yōu)化后

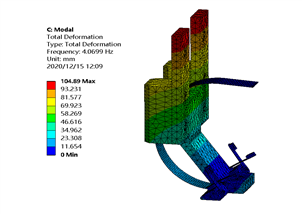

（a）機械擺優化后應力分布 （b）機械擺優化后仿真結果

圖6 機械擺優化后仿真結果

圖7 機械擺固有頻率測試系統

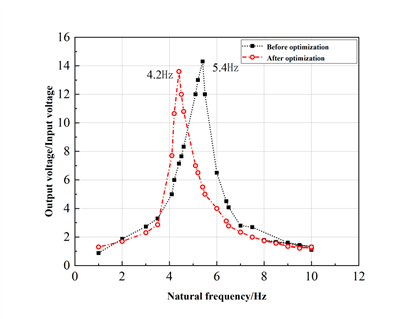

圖8 機械擺固有頻率測試曲線

在歷史的發展過程中，人類持續不斷的對地震災害進行著研究，地震計在探索研究地震災害過程中的作用變得越來越重要。作為地震災害監測儀器中的一種，地震計的主要作用是收集地殼中的地震波信號，準確的反映地震信息，并將這些地動信號轉換為更容易采集分析的電信號。地震計也隨著科技的發展不斷改進，從模擬記錄階段的點式和磁帶式到數字記錄階段的分布式記錄方式和集成電路式記錄方式，設備的性能都隨著技術的進步得到了改善。特別是，力平衡反饋技術的引入不僅拓寬了地震計的動態范圍，而且拓寬了測量頻率的范圍，使地震計更小、更輕、更易于安裝與操作。這降低了儀器測量過程中對周?chē)h(huán)境的要求，可以在不同的野外環境條件下對地震數據進行收集。地震研究的主要基礎就是對地震信息的采集，因此地震計的性能會影響整個地震系統的發展。地震研究需要采集大量實時、準確的地震數據，地震計在不同環境下性能的優劣直接影響著整個地震學科的發展。

提取地震源及地球內部地質信息是地震計檢測的目的，主要目標是地球運動的速度和加速度，它必須大量收集數據與信息。如果缺乏可靠信息是無法通過任何數學技能和圖像顯示來彌補，地震監測儀器與地震觀測技術是同步發展的。地震計在地震信號監測、地震預測預警、工程勘測、礦區系統安全領域都得到了大規模的使用。由于地震計可以對地震信息的進行直接監測，因此在地震學發展的過程中地震計起到了驅動作用。不斷拓寬的頻帶范圍是差容式地震計的發展方向，負反饋環節調整著地震計的頻帶寬度、低頻響應等性能指標，但這些性能指標從根本上來說，是由地震計的機械擺決定的。因此借鑒以上地震計機械設計思路，通過對差容式地震計機械擺結構優化，降低固有頻率從而獲得更好的低頻響應，具有重要的研究意義。

研究成果發表于“REVIEW OF SCIENTIFIC INSTRUMENTS”，受?chē)?guó)家重點研發計劃項目（2019YFC1509504）資助。
